Внешняя подсветка для считывания кодов Hikrobot LB
Внешняя подсветка Hikrobot серии LB предназначена для создания направленного и равномерного освещения при автоматическом считывании штрихкодов и маркировки. Использование отдельного источника света позволяет улучшить качество изображения, повысить контраст кодов и адаптировать условия съёмки под конкретную рабочую зону.
Подсветка подключается непосредственно к считывателю кодов и может управляться через него. Конструкция рассчитана на промышленную эксплуатацию и предусматривает концентрированный световой поток с высокой светоотдачей.
Модели серии LB
В серию входят две модели:
| Модель | Тип исполнения |
|---|---|
| MV-LB-200-200-20WL | внешняя подсветка |
| MV-LB-270-140-4030WL-A,24V,6A | внешняя подсветка |
Для MV-LB-270-140-4030WL-A,24V,6A приведены подробные технические характеристики.

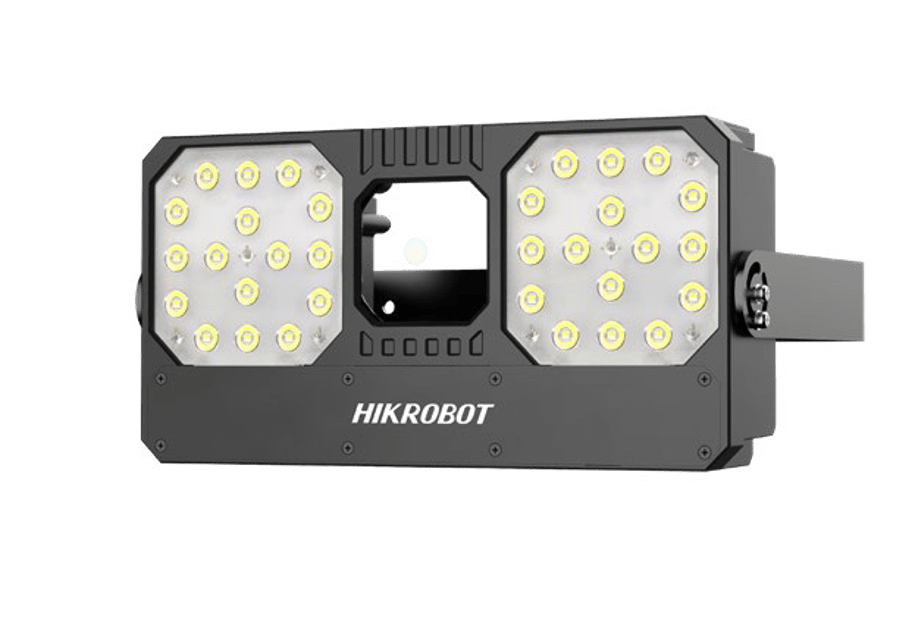

MV-LB-270-140-4030WL-A,24V,6A
Модель оснащена 32 светодиодами и работает в режиме постоянно включённой подсветки. Центральная освещённость составляет 25000 лк на расстоянии 1000 мм, световой поток — 11700 лм.
Источник света имеет цветовую температуру 6500 K, индекс цветопередачи CRI >70 и диапазон длины волны 380–780 нм. Угол светового луча составляет 40° × 30°.
Основные характеристики
| Параметр | Значение |
|---|---|
| Тип подсветки | Постоянно горящая |
| Количество светодиодов | 32 |
| Центральная освещённость | 25000 лк @ 1000 мм |
| Однородность | 0,5 |
| Световой поток | 11700 лм |
| CRI | >70 |
| Длина волны | 380–780 нм |
| Угол луча | 40° × 30° |
| Цветовая температура | 6500 K |
| Рабочее расстояние | 1,8 м |
| Напряжение питания | 24 В DC |
| Потребляемая мощность | 130 Вт |
| Размеры | 141 × 268 × 170,5 мм |
| Масса | около 2 кг |
| Материал корпуса | алюминиевый сплав |
| Длина кабеля | 10 м |
| Степень защиты | IP40 |
| Рабочая температура | 0…+50 °C |
| Температура хранения | −30…+70 °C |
| Относительная влажность | 20–80 %, без конденсации |
Конструкция и особенности
Корпус подсветки выполнен из алюминиевого сплава. Прозрачное акриловое покрытие способствует увеличению яркости светового потока и уменьшает дискомфорт для глаз оператора.
Управляющая плата и распределитель света выполнены с учётом требований промышленной эксплуатации. Конструкция рассчитана на длительную работу, при этом при изготовлении не используются такие вредные металлы, как свинец и ртуть.
Подключение к считывателю
Подсветка серии LB предусматривает прямое подключение и управление через считыватель кодов. Это позволяет синхронизировать работу источника света с системой считывания и организовать единый комплекс формирования изображения и декодирования маркировки.
Длина кабеля модели MV-LB-270-140-4030WL-A,24V,6A составляет 10 м, что позволяет устанавливать источник света на необходимом расстоянии от оборудования.
Световые характеристики
Концентрированный световой поток позволяет сформировать освещённую область непосредственно в зоне считывания. При световом потоке 11700 лм и центральной освещённости 25000 лк на расстоянии 1000 мм подсветка рассчитана на освещение рабочей зоны при установке на расстоянии до 1,8 м.
Цветовая температура 6500 K обеспечивает нейтрально-белое освещение, подходящее для формирования изображения различных типов маркировки.
Условия эксплуатации
Серия LB рассчитана на работу при температуре от 0 до +50 °C. Температура хранения оборудования составляет от −30 до +70 °C.
Допустимая относительная влажность — 20–80 % без конденсации.
Степень защиты корпуса IP40 предусматривает защиту от проникновения твёрдых частиц соответствующего размера, но не предполагает защиту от воды.
Применение внешней подсветки
Внешняя подсветка используется в системах машинного зрения и автоматического считывания кодов, когда встроенного освещения считывателя недостаточно для получения требуемого качества изображения.
Отдельный источник света позволяет сформировать необходимую интенсивность и направление освещения рабочей зоны. Это особенно важно при работе с поверхностями, для которых требуется контролируемое освещение для получения стабильного изображения маркировки.
Серия LB может использоваться совместно со считывателями кодов при автоматизации производственных и логистических операций.
Модельный ряд Hikrobot LB
| Модель | Основные характеристики |
|---|---|
| MV-LB-200-200-20WL | Внешняя подсветка для считывания кодов |
| MV-LB-270-140-4030WL-A,24V,6A | 32 светодиода, 11700 лм, 25000 лк @ 1000 мм, 6500 K, рабочее расстояние 1,8 м, 24 В DC, 130 Вт, IP40 |
