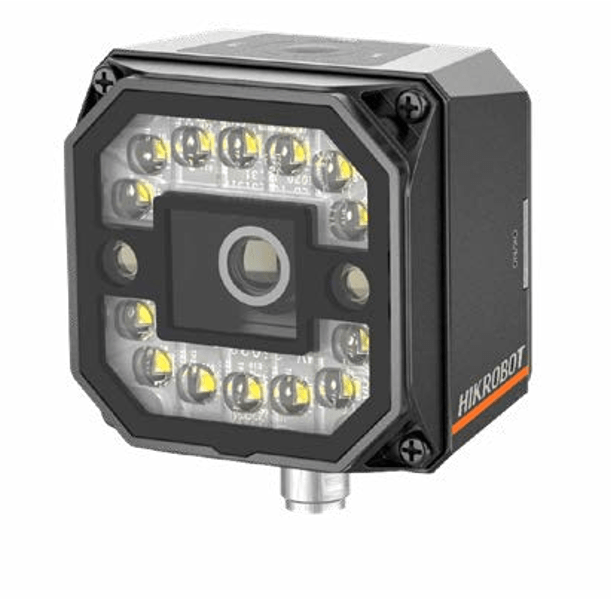

Считыватели кодов Hikrobot ID3000

Модельный ряд Hikrobot ID3000

В серию входят несколько аппаратных исполнений, различающихся разрешением сенсора, оптической конфигурацией и фокусным расстоянием.

Внутри каждой аппаратной платформы выбор фокусного расстояния позволяет изменять поле зрения и рабочую геометрию системы. Поэтому модели 06M, 12M, 15M и аналогичные исполнения не являются отдельными сериями — это разные оптические конфигурации одной платформы.

MV-ID3004PM

Серия MV-ID3004PM относится к базовым 4-мегапиксельным исполнениям ID3000. Доступны варианты с фокусным расстоянием 6, 12 и 15 мм, а также исполнения с обозначением S и M.

В зависимости от установленной оптики считыватель можно адаптировать под различные рабочие расстояния и размеры контролируемой зоны.

Модели MV-ID3004PM

Фокусное расстояние 6 мм подходит для получения более широкого поля зрения, тогда как 12 и 15 мм позволяют работать с более узкими зонами при увеличении рабочего расстояния.

MV-ID3013PM

MV-ID3013PM оснащается сенсором с разрешением 13 Мп. По сравнению с 4-мегапиксельными исполнениями эта платформа обеспечивает более высокую детализацию изображения и позволяет работать с небольшими кодами или увеличивать контролируемую область без такой же потери детализации.

Доступны варианты с фокусным расстоянием 6, 12 и 15 мм.

Модели MV-ID3013PM

В обозначении серии также встречается специальное исполнение MV-ID3013PM-06M-SENSOTEC, однако для основной модельной структуры ID3000 оно относится к отдельной конфигурации поставки и не должно смешиваться с базовым артикулом 06M-WBN.

MV-ID3016PM

MV-ID3016PM использует сенсор с разрешением 16 Мп. Модельный ряд включает варианты с оптическим исполнением S и M.

Высокое разрешение позволяет получать больше деталей изображения при работе с мелкими кодами и увеличивать поле зрения без существенного снижения качества распознавания.

Модели MV-ID3016PM

Выбор между S и M определяется не только фокусным расстоянием, но и конкретной оптической конфигурацией устройства. Поэтому при подборе считывателя необходимо учитывать рабочее расстояние, размер кода и требуемую ширину поля зрения.

MV-ID3050PM

MV-ID3050PM — наиболее высокоразрешающая платформа серии ID3000. Разрешение составляет 50 Мп, что позволяет получать детализированное изображение при работе с мелкой маркировкой и большими зонами контроля.

Для этой платформы доступны фокусные расстояния 8, 12, 16 и 25 мм.

Модели MV-ID3050PM

Чем меньше фокусное расстояние, тем большую область можно охватить при сопоставимом рабочем расстоянии. Объективы с большим фокусным расстоянием применяются для более узких зон или при увеличенном расстоянии до объекта.

Сравнение платформ ID3000

Для первичного выбора считывателя удобно ориентироваться на разрешение сенсора.

Таким образом, внутри ID3000 можно подобрать конфигурацию под разные требования к разрешению и полю зрения. При этом увеличение разрешения не означает автоматического увеличения скорости считывания: выбор конкретной модели должен учитывать одновременно размер кода, скорость движения объекта, рабочее расстояние и требуемую область обзора.

Встроенная подсветка

ID3000 оснащается встроенной модульной системой подсветки. Конструкция позволяет адаптировать освещение под особенности поверхности и маркировки.

Правильно подобранное освещение повышает контраст изображения и уменьшает влияние внешнего света, бликов и неоднородности поверхности. Для промышленного считывания это особенно важно при работе с глянцевой упаковкой, металлическими деталями, пластиком и кодами с различной плотностью печати.

Конструкция подсветки рассчитана на возможность замены и настройки световых модулей.

Алгоритмы декодирования

Считыватели ID3000 используют алгоритмы обработки изображения и глубокого обучения для распознавания кодов различного качества.

Система рассчитана на работу с:

• одномерными штрихкодами;
• QR Code;
• DataMatrix;
• промышленными DPM-кодами;
• маркировкой с низким контрастом;
• кодами на сложном фоне;
• повреждённой или частично искажённой маркировкой.

Алгоритмы позволяют обрабатывать несколько кодов в одном изображении и определять их положение перед декодированием.

Чтение кодов DPM

ID3000 подходит для считывания непосредственно нанесённой на поверхность маркировки DPM. В зависимости от технологии производства код может наноситься лазером, струйной печатью или другим способом.

При выборе конфигурации для DPM необходимо учитывать материал детали, способ нанесения маркировки, контраст, размер элемента кода, расстояние до считывателя и направление освещения.

Для металлических и блестящих поверхностей особенно важно правильно подобрать положение считывателя и параметры подсветки.

Фокусное расстояние и поле зрения

Внутри серии ID3000 используется несколько фокусных расстояний. Это позволяет подобрать оптику под конкретную геометрию рабочего места.

6–8 мм — более широкая зона обзора, подходящая для контроля крупных объектов или нескольких кодов.

12 мм — универсальный вариант для широкого спектра задач.

15–16 мм — более узкое поле зрения при увеличении детализации изображения на заданном рабочем расстоянии.

25 мм — узкая зона обзора и возможность работы с объектами, расположенными дальше от считывателя.

Фактическое поле зрения зависит не только от фокусного расстояния, но и от разрешения сенсора и рабочего расстояния.

Интерфейсы

ID3000 предназначена для интеграции в автоматизированные системы управления. Передача результатов считывания может осуществляться через сетевые и последовательные интерфейсы.

Поддерживаются TCP/IP, Serial, FTP, PROFINET, EtherNet/IP и другие промышленные протоколы. Это позволяет подключать считыватели к ПЛК, промышленным компьютерам, системам управления конвейерами и производственным информационным системам.

Для автоматизации также доступны дискретные входы и выходы, которые могут использоваться для запуска считывания, формирования сигналов успешного или неуспешного распознавания и взаимодействия с внешним оборудованием.

Корпус и защита

Промышленные считыватели ID3000 имеют степень защиты IP67, поэтому могут использоваться в условиях производственных помещений с пылью и воздействием влаги при соблюдении требований к монтажу и подключению.

На корпусе предусмотрены светодиодные индикаторы состояния, питания и сетевого подключения. Это упрощает визуальный контроль работы устройства непосредственно на производственной линии.

Настройка считывателя

Настройка ID3000 выполняется с использованием программных средств Hikrobot. Параметры изображения, подсветки, декодирования, интерфейсов и передачи результатов можно адаптировать под конкретную технологическую операцию.

При проектировании системы необходимо определить:

• тип и размер считываемого кода;
• минимальную ширину элемента;
• рабочее расстояние;
• размеры контролируемой зоны;
• скорость движения объекта;
• количество кодов в кадре;
• характер поверхности;
• условия внешнего освещения.

После этого подбираются разрешение считывателя, фокусное расстояние и конфигурация подсветки.

Расшифровка маркировки

На примере MV-ID3016PM-12M-WBN:

MV — обозначение продукции Hikrobot для систем машинного зрения.

ID — семейство промышленных считывателей кодов.

3016 — модельная платформа с сенсором соответствующего разрешения.

PM — обозначение исполнения устройства.

12 — фокусное расстояние 12 мм.

M — оптическое исполнение.

WBN — обозначение конфигурации модели.

По аналогичному принципу построены обозначения других моделей серии. Например, 06M, 12M и 15M указывают на разные варианты фокусного расстояния и оптического исполнения внутри одной платформы.

При выборе конкретного артикула важно учитывать всю маркировку целиком, поскольку одинаковое разрешение сенсора ещё не означает одинаковую оптическую конфигурацию.

Выбор модели Hikrobot ID3000

Для стандартных задач автоматического считывания кодов можно рассматривать ID3004PM с разрешением 4 Мп. Эта платформа подходит для ситуаций, где нет необходимости в максимально высокой детализации изображения.

Если требуется увеличить детализацию или работать с более мелкими кодами, используются ID3013PM и ID3016PM с разрешением 13 и 16 Мп соответственно.

ID3050PM с разрешением 50 Мп предназначена для задач, где требуется максимально подробное изображение и возможность контролировать большую область при сохранении достаточной детализации кода.

После выбора разрешения определяется фокусное расстояние. Для широкого поля зрения используются более короткофокусные варианты, для узкой зоны и увеличенного рабочего расстояния — объективы с большим фокусным расстоянием.

Применение ID3000

Считыватели Hikrobot ID3000 применяются в автоматизированных системах, где требуется стабильная идентификация продукции и деталей.

Основные направления использования:

• производственные конвейеры;
• автоматическая идентификация продукции;
• контроль маркировки;
• фармацевтическое производство;
• производство электроники;
• автомобильная промышленность;
• производство аккумуляторов;
• пищевое производство;
• упаковочные линии;
• складская автоматизация;
• логистические системы;
• считывание DPM-кодов на деталях.

Производитель также выделяет применение ID3000 в промышленной автоматизации, производстве электроники, аккумуляторов, табачной и фармацевтической продукции, автомобилестроении и логистике.

Основные характеристики серии Hikrobot ID3000

Hikrobot ID3000 — универсальная серия промышленных считывателей кодов с несколькими разрешениями и оптическими конфигурациями. Модельный ряд позволяет подобрать устройство как для стандартного считывания маркировки, так и для задач с мелкими кодами, большим полем зрения и промышленной DPM-маркировкой.
