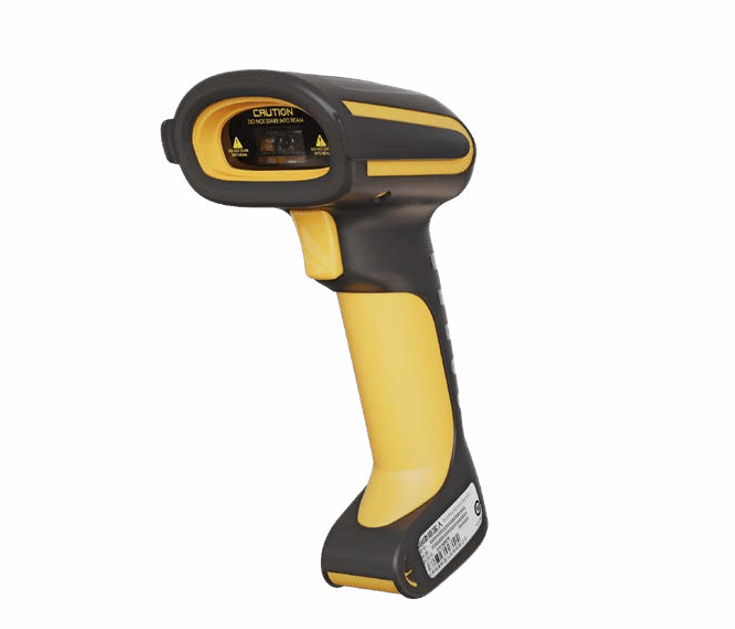

Считыватели кодов Hikrobot IDH

Модели серии Hikrobot IDH

В актуальном модельном ряду представлены три исполнения:

Основные оптические характеристики у моделей серии одинаковые: сенсор имеет разрешение 1280 × 800, объектив — фокусное расстояние 6,7 мм, максимальная частота обработки составляет 50 fps. Различия сосредоточены преимущественно в способе подключения и конкретном исполнении устройства.

MV-IDH7010-07-NR-L

MV-IDH7010-07-NR-L — проводное исполнение ручного считывателя с сетевым интерфейсом Fast Ethernet и последовательным интерфейсом RS-232.

Модель подходит для подключения к промышленному компьютеру, контроллеру или локальной сети предприятия. Ethernet позволяет использовать считыватель в автоматизированной системе передачи результатов распознавания, а RS-232 — для подключения к оборудованию, работающему с последовательным интерфейсом.

Основные параметры:

MV-IDH7010-07-NR-U

MV-IDH7010-07-NR-U отличается USB-интерфейсом и предназначена для непосредственного подключения к компьютеру или другому оборудованию с USB.

По характеристикам изображения модель соответствует Ethernet-исполнению: разрешение составляет 1280 × 800, частота обработки — до 50 fps, минимальная точность — 3 mil. Поле зрения составляет 31° по горизонтали и 20° по вертикали.

MV-IDH7010-07-NR-R

MV-IDH7010-07-NR-R относится к тому же семейству ручных считывателей IDH7010 и использует аналогичную оптическую платформу с разрешением 1280 × 800 и частотой до 50 fps.

При выборе этой модификации необходимо учитывать именно полный артикул и соответствующую конфигурацию подключения, поскольку индекс R не следует автоматически трактовать как отдельный тип интерфейса без подтверждения конкретной спецификации.

Распознавание штрихкодов и 2D-кодов

IDH поддерживает распространённые форматы одномерных и двумерных кодов:

• Code 39;
• Code 93;
• Code 128;
• CodaBar;
• EAN;
• ITF25;
• QR Code;
• DataMatrix.

Считыватель также рассчитан на работу с загрязнёнными, повреждёнными и малоконтрастными кодами. Это особенно важно при эксплуатации в производственных помещениях и на складах, где маркировка может подвергаться механическому воздействию или загрязнению.

Непрерывное и пакетное считывание

IDH поддерживает непрерывное считывание и пакетный режим.

Непрерывный режим подходит для последовательного считывания кодов при перемещении продукции перед оператором. Пакетный режим позволяет обрабатывать объекты, на которых нанесено несколько кодов, что удобно при идентификации упаковки с несколькими видами маркировки.

Встроенная подсветка

В корпус считывателя встроена система освещения с возможностью переключения между красным и белым светом.

Изменение режима подсветки позволяет адаптировать изображение под различные поверхности и типы маркировки. Это особенно полезно при работе с материалами, отличающимися по цвету, отражающей способности и контрасту.

Наведение на код

Для быстрого позиционирования считывателя используется встроенная система наведения. Оператор может визуально определить область считывания и направить устройство на нужный код.

Для ручного оборудования это особенно важно при работе с большим количеством объектов, когда оператор последовательно сканирует маркировку без точной фиксации устройства.

Промышленные интерфейсы

IDH рассчитана не только на подключение к обычному компьютеру, но и на интеграцию в промышленную систему автоматизации.

В зависимости от исполнения поддерживаются:

• TCP/IP;
• Serial;
• FTP;
• PROFINET;
• EtherNet/IP;
• MELSEC;
• FINS.

Это позволяет использовать ручной считыватель как часть системы идентификации продукции и передавать результаты распознавания в программное обеспечение предприятия или контроллер автоматизации.

Корпус и защита IP67

Корпус серии IDH имеет степень защиты IP67. Считыватель защищён от проникновения пыли и воздействия воды при условиях, соответствующих классу защиты.

Конструкция рассчитана на эксплуатацию в производственных условиях. Устройства выдерживают падение с высоты до 1,8 м, что снижает риск повреждения оборудования при случайном падении во время работы оператора.

Основные технические характеристики IDH7010

Для MV-IDH7010-07-NR-L подтверждены Fast Ethernet и RS-232, для MV-IDH7010-07-NR-U — USB 2.0.

Расшифровка обозначения

На примере MV-IDH7010-07-NR-L:

MV — обозначение продукции Hikrobot для систем машинного зрения.

IDH — серия ручных интеллектуальных считывателей кодов.

7010 — обозначение модели внутри серии IDH.

07 — обозначение оптической конфигурации с фокусным расстоянием около 6,7 мм.

NR — обозначение конкретной конфигурации считывателя.

L — исполнение с сетевым интерфейсом.

В полном артикуле каждая часть обозначения используется для идентификации конкретной конфигурации, поэтому при заказе необходимо указывать модель целиком.

Сравнение моделей IDH

Для выбора между тремя исполнениями серии достаточно прежде всего определить способ подключения.

Выбор исполнения

MV-IDH7010-07-NR-L целесообразно использовать там, где считыватель должен подключаться к промышленной сети или оборудованию через Ethernet и RS-232.

MV-IDH7010-07-NR-U подходит для подключения по USB 2.0 непосредственно к компьютеру или совместимому устройству.

MV-IDH7010-07-NR-R следует выбирать с учётом полной конфигурации поставки и требований конкретной системы.

При этом оптическая часть у представленных исполнений построена на одной платформе: разрешение 1280 × 800, частота 50 fps, фокусное расстояние 6,7 мм и точность до 3 mil.

Применение Hikrobot IDH

Ручные считыватели серии IDH используются там, где оператору требуется быстро идентифицировать продукцию или отдельные детали.

Оборудование подходит для:

• складской логистики;
• приёмки и отгрузки продукции;
• производственных линий;
• контроля маркировки;
• идентификации деталей;
• учёта продукции;
• комплектации заказов;
• проверки штрихкодов и DataMatrix;
• считывания промышленной маркировки DPM;
• интеграции ручного сканирования в автоматизированные системы.

Для склада и производства особенно полезно сочетание ручного формата, высокой скорости обработки изображения, встроенной подсветки и защиты IP67.
