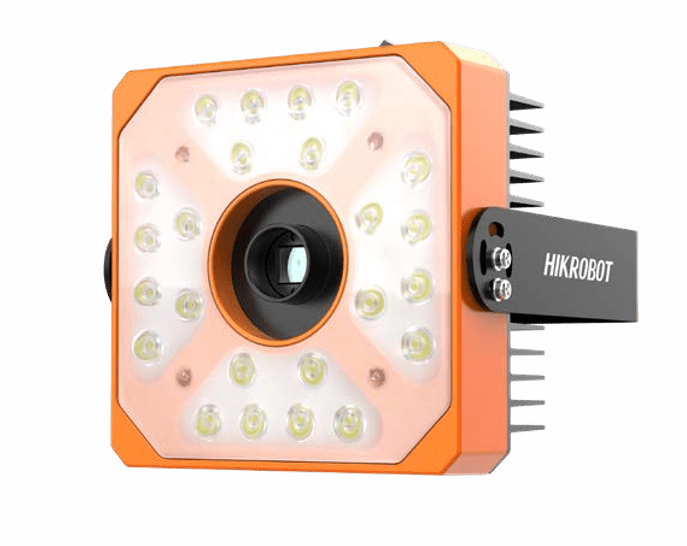

Считыватели кодов Hikrobot PD

Модели серии Hikrobot PD

В серию входят четыре модели:

• MV-PD010003-21
• MV-PD010003-23
• MV-PD010003-21IH
• MV-PD010003-23IH

При этом основные технические характеристики приведены для платформ MV-PD010003-21 и MV-PD010003-23. Исполнения 21IH и 23IH относятся к отдельным модификациям серии.

Сравнение моделей

Таким образом, MV-PD010003-21 работает с меньшим рабочим расстоянием и обеспечивает частоту до 15 кадр/с, тогда как MV-PD010003-23 рассчитана на более крупную зону контроля, увеличенное рабочее расстояние и более высокое разрешение.

MV-PD010003-21

MV-PD010003-21 оснащается сенсором с разрешением 3072 × 2048 пикселей и обеспечивает скорость формирования изображения до 15 кадров/с.

Фокусное расстояние составляет 12 мм, рабочее расстояние — 900 мм, а глубина резкости достигает 550 мм. При разрешении кода 0,25 мм поле зрения составляет 550 × 340 мм.

Встроенная подсветка обеспечивает световой поток до 2500 лм при цветовой температуре 5700 K. Потребляемая мощность устройства составляет менее 40 Вт при питании 24 В постоянного тока.

MV-PD010003-23

MV-PD010003-23 имеет более высокое разрешение — 4024 × 3036 пикселей. При этом максимальная частота формирования изображения составляет 9,6 кадров/с.

Модель оснащена объективом с фокусным расстоянием 16 мм. Рабочее расстояние составляет 1550 мм, глубина резкости — 650 мм. Поле зрения при разрешении кода 0,25 мм достигает 730 × 550 мм.

Для этой конфигурации предусмотрена более мощная встроенная подсветка — 5900 лм при цветовой температуре 6500 K. Потребляемая мощность не превышает 60 Вт при питании 24 В DC.

Исполнения MV-PD010003-21IH и MV-PD010003-23IH

В модельный ряд серии также входят:

MV-PD010003-21IH

MV-PD010003-23IH

Это отдельные исполнения моделей 21 и 23. Они должны рассматриваться как самостоятельные артикулы при подборе и заказе оборудования.

Встроенная оптика и подсветка

Считыватели PD имеют встроенные оптическую систему и подсветку. Такая конструкция упрощает монтаж оборудования на технологической линии и позволяет использовать устройство без отдельной установки основных оптических компонентов.

Интенсивность встроенной подсветки регулируется. Это позволяет адаптировать освещение к различным условиям считывания и особенностям поверхности продукции.

Для моделей с различными параметрами оптики используются разные фокусные расстояния, рабочие расстояния и размеры поля зрения.

Алгоритмы считывания

Серия PD использует алгоритм глубокого адаптивного обучения для обработки логистических штрихкодов. Система предназначена для стабильного распознавания маркировки при изменении условий работы.

Поддерживаются одномерные коды:

• Code 39;
• Code 93;
• Code 128;
• CodaBar;
• EAN;
• ITF25;
• другие распространённые форматы 1D-кодов.

Передача данных

Все основные конфигурации PD используют Gigabit Ethernet со скоростью передачи данных до 1000 Мбит/с.

Интерфейс применяется для передачи результатов считывания и изображений в промышленную систему управления. Высокая скорость сетевого подключения позволяет использовать считыватели в автоматизированных линиях, где необходимо оперативно передавать данные о проходящей продукции.

Входы и выходы

Для взаимодействия с внешним оборудованием предусмотрен 6-контактный разъём.

Он включает:

• 1 оптоизолированный вход;
• 1 оптоизолированный выход;
• 1 двунаправленный вход/выход.

Такая конфигурация позволяет интегрировать считыватель с внешними устройствами автоматизации и передавать управляющие сигналы непосредственно в технологическую систему.

Питание

Считыватели серии PD работают от источника постоянного напряжения 24 В.

Потребляемая мощность зависит от модели:

• MV-PD010003-21 — менее 40 Вт;
• MV-PD010003-23 — менее 60 Вт.

Разница обусловлена различиями в разрешении, оптической системе и мощности встроенной подсветки.

Память и работа с изображениями

Встроенная память позволяет сохранять данные и изображения, полученные в процессе работы считывателя. Это может использоваться для контроля результатов распознавания и организации прослеживаемости продукции.

Передача данных и изображений осуществляется по сетевому интерфейсу Gigabit Ethernet.

Размеры и масса

Габаритные размеры основных моделей серии составляют 153,4 × 164,4 × 159,1 мм.

Масса без объектива:

• MV-PD010003-21 — около 990 г;
• MV-PD010003-23 — около 1500 г.

Разница в массе связана с различиями между двумя конфигурациями.

Условия эксплуатации

Считыватели серии PD рассчитаны на работу при температуре окружающей среды от 0 до +50 °C.

Температура хранения составляет от −30 до +70 °C.

Допустимая относительная влажность — 20–80 % без конденсации.

Основные технические характеристики серии PD

Выбор модели Hikrobot PD

MV-PD010003-21 подходит для задач, где требуется рабочее расстояние 900 мм, поле зрения до 550 × 340 мм и более высокая частота формирования изображения — до 15 кадров/с.

MV-PD010003-23 предназначена для работы с увеличенной зоной контроля. Она обеспечивает поле зрения до 730 × 550 мм, рабочее расстояние 1550 мм и глубину резкости 650 мм. При этом разрешение составляет 4024 × 3036 пикселей.

Таким образом, основное различие между двумя базовыми конфигурациями заключается в сочетании разрешения, поля зрения, рабочего расстояния и скорости формирования изображения.

Применение серии PD

Считыватели Hikrobot PD предназначены для автоматической идентификации продукции в системах, где необходимо получать данные о маркировке непосредственно в процессе перемещения объектов.

Оборудование может использоваться на:

• логистических линиях;
• сортировочных конвейерах;
• производственных участках;
• упаковочных линиях;
• складских комплексах;
• автоматизированных системах идентификации;
• линиях контроля и прослеживаемости продукции.

Встроенные оптика и подсветка, Gigabit Ethernet, память для данных и изображений и возможность подключения дискретных сигналов позволяют интегрировать PD непосредственно в автоматизированную систему.
