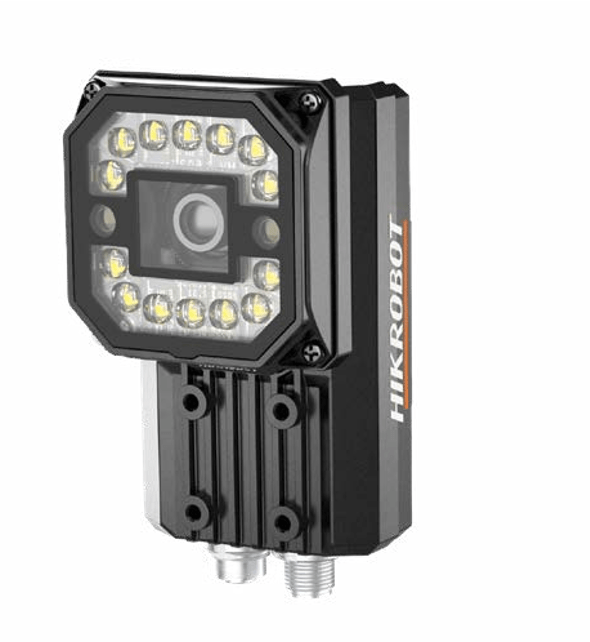

Считыватели кодов Hikrobot ID5000

Модельный ряд Hikrobot ID5000

Главное различие моделей ID5000 — разрешение сенсора. Внутри отдельных групп можно выбрать фокусное расстояние, а для некоторых моделей доступны исполнения без встроенного объектива, рассчитанные на использование внешней оптики.

ID5030M

Считыватели MV-ID5030M используют сенсор с разрешением 2048 × 1536 пикселей и обеспечивают частоту кадров до 60 fps. Максимальная скорость считывания достигает 90 кодов/с.

Для этой группы предусмотрены четыре варианта оптики: 8, 12, 16 и 25 мм. Таким образом, различие между моделями 08S, 12S, 16S и 25S заключается прежде всего в фокусном расстоянии и соответствующей области изображения.

ID5030M подходит для задач промышленной идентификации, где требуется высокая скорость обработки изображения при разрешении 3,1 Мп.

ID5050M

Серия MV-ID5050M имеет разрешение 2368 × 1760 пикселей. Максимальная частота кадров составляет 40 fps, а скорость считывания — до 90 кодов/с.

Как и ID5030M, серия выпускается с объективами 8, 12, 16 и 25 мм. Выбор конкретной модификации определяется расстоянием до марки и требуемым полем зрения.

Таким образом, переход с ID5030M на ID5050M позволяет увеличить разрешение изображения без изменения максимальной заявленной скорости считывания, однако частота кадров снижается с 60 до 40 fps.

ID5060M

MV-ID5060M — группа считывателей с разрешением 3072 × 2048 пикселей. Максимальная частота кадров составляет 30 fps, скорость считывания — до 90 кодов/с.

Варианты 08S, 12S, 16S и 25S оснащаются различной оптикой с фокусными расстояниями 8, 12, 16 и 25 мм соответственно.

Кроме них существуют исполнения 00C:

• MV-ID5060M-00C-WBN;
• MV-ID5060M-00C-NNN.

У этих моделей нет фиксированного объектива с определённым фокусным расстоянием в самой маркировке. Поэтому их нельзя просто объединять с 08S–25S как варианты одной и той же оптической конфигурации.

ID5120M

MV-ID5120M-00C-NNN использует сенсор с разрешением 4096 × 3072 пикселей. Максимальная частота кадров составляет 28 fps, а скорость считывания — до 84 кодов/с.

Это уже класс оборудования с разрешением около 12,6 Мп, предназначенный для задач, в которых требуется высокая детализация изображения. Модель имеет исполнение 00C без фиксированного объектива в обозначении, поэтому оптическую часть необходимо подбирать в соответствии с конкретной задачей.

ID5200M и ID5200PM

В верхней части модельного ряда находятся MV-ID5200M-00C-NNN и MV-ID5200PM-00C-NNN.

MV-ID5200M оснащается сенсором 5440 × 3648 пикселей и имеет частоту кадров до 20 fps. Максимальная скорость считывания составляет до 36 кодов/с.

MV-ID5200PM имеет разрешение 5120 × 3840 пикселей, частоту кадров до 20 fps и также относится к высокоразрешающим исполнениям серии. При этом PM и M нельзя считать просто разными обозначениями одной модели: у них используются разные сенсоры. В частности, в каталогах указывается Global Shutter для ID5200PM и Rolling Shutter для ID5200M.

Разница между моделями ID5000

Если рассматривать серию с точки зрения выбора оборудования, её удобно разделить на несколько уровней.

Таким образом, увеличение номера модели в ID5000 в основном связано с ростом разрешения сенсора. При этом максимальная скорость считывания не увеличивается пропорционально разрешению: для ID5030M–ID5060M она достигает 90 кодов/с, для ID5120M — 84 кодов/с, а для ID5200M/PM — 36 кодов/с.

Расшифровка маркировки

Рассмотрим модель:

MV-ID5060M-16S-WBN

MV — обозначение продукции Hikrobot в области машинного зрения.

ID — семейство промышленных считывателей кодов.

5060 — индекс аппаратной платформы с разрешением 3072 × 2048 пикселей.

M — обозначение исполнения платформы.

16S — оптический модуль с фокусным расстоянием 16 мм.

WBN — исполнение со встроенной белой подсветкой.

При этом последние элементы маркировки нельзя интерпретировать универсально для всех моделей ID5000. Например, 00C-NNN означает совершенно другое исполнение, чем 16S-WBN: в первом случае в обозначении отсутствует фиксированное фокусное расстояние, а во втором оно непосредственно задаётся моделью. Поэтому при заказе необходимо указывать полный артикул.

Оптические исполнения

Модели с индексами 08S, 12S, 16S и 25S отличаются фокусным расстоянием объектива.

Увеличение фокусного расстояния позволяет использовать считыватель с более удалённого расстояния при соответствующем изменении поля зрения. Однако выбирать объектив только по расстоянию нельзя: необходимо одновременно учитывать размер кода и требуемую область изображения.

Для ID5000 производитель предусматривает модульную конструкцию, благодаря которой одна аппаратная платформа может использоваться с различными оптическими и световыми конфигурациями.

Подсветка

В стандартных моделях серии используется встроенная настраиваемая подсветка. Исполнения с обозначением WBN относятся к вариантам с белой подсветкой. Конструкция ID5000 предусматривает возможность использования дополнительных световых решений, включая варианты с различными цветами и внешними источниками освещения.

Это особенно важно при считывании DPM-кодов и маркировки на металлических поверхностях, где качество изображения существенно зависит от направления и спектра освещения.

Распознавание кодов

Hikrobot ID5000 поддерживают распространённые одномерные и двумерные форматы кодов, включая Code 39, Code 93, Code 128, CodaBar, EAN, ITF25, QR и Data Matrix. Серия также предназначена для работы с промышленной маркировкой непосредственно на поверхности деталей.

Встроенные алгоритмы глубокого обучения используются для повышения стабильности распознавания при различном качестве изображения. Дополнительно предусмотрена оценка качества печати или нанесения кода, что позволяет использовать считыватель не только для получения идентификатора изделия, но и для контроля самой маркировки.

Интерфейсы и интеграция

ID5000 предназначены для подключения к промышленным системам автоматизации. Поддерживаются TCP/IP, последовательный интерфейс, FTP, PROFINET, Ethernet/IP и другие способы передачи данных.

Аппаратная часть предусматривает отдельный 12-контактный интерфейс, через который передаются питание, сигналы ввода-вывода и последовательного порта. Для защиты соединения от вибрации используется резьбовая фиксация разъёма.

Это позволяет использовать ID5000 в составе конвейерных линий, роботизированных комплексов, систем прослеживаемости продукции, оборудования для контроля маркировки и автоматизированных производственных участков.

Степень защиты IP67

Корпус считывателей Hikrobot ID5000 имеет степень защиты IP67. Такое исполнение позволяет применять оборудование в промышленных условиях, где возможны воздействие пыли и попадание влаги.

Подбор модели Hikrobot ID5000

Выбор конкретного считывателя следует начинать с требуемого разрешения. Если для задачи достаточно 3,1 Мп, оптимальным вариантом может быть ID5030M. При необходимости более детализированного изображения можно перейти к ID5050M или ID5060M.

ID5120M предназначен для задач с повышенными требованиями к детализации, а ID5200M и ID5200PM относятся к наиболее высокоразрешающим исполнениям серии. При этом высокое разрешение сопровождается снижением частоты кадров и максимальной скорости считывания, поэтому выбор 20-мегапиксельной модели оправдан прежде всего тогда, когда детализация важнее максимальной производительности.

Следующим параметром выбирается оптика. В моделях с индексами 08S, 12S, 16S и 25S фокусное расстояние составляет соответственно 8, 12, 16 и 25 мм. Для моделей 00C объектив выбирается отдельно в соответствии с требованиями системы.

При подборе также необходимо учитывать тип кода, его физический размер, способ нанесения маркировки, расстояние до объекта, скорость движения изделия, необходимое поле зрения и особенности поверхности. Для DPM-кодов отдельное внимание следует уделить подсветке.

Hikrobot ID5000 можно использовать как самостоятельный промышленный считыватель либо как часть автоматизированной системы идентификации и контроля маркировки. Благодаря широкому диапазону разрешений и различным вариантам оптики одна серия позволяет подобрать конфигурацию как для быстрого считывания стандартных кодов, так и для высокодетализированного контроля мелкой промышленной маркировки.
