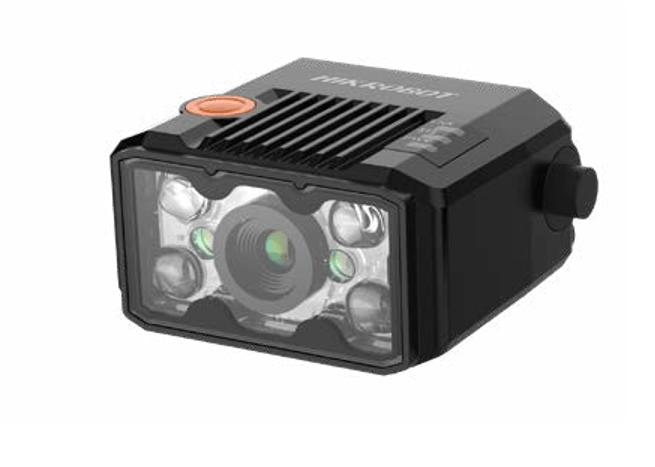

Считыватели кодов Hikrobot ID2000

Модельный ряд Hikrobot ID2000

Основные модификации серии отличаются прежде всего разрешением и оптической системой. Поэтому при выборе считывателя важно учитывать не только требуемое качество изображения, но и расстояние от устройства до маркируемой детали.

* Конкретный интерфейс зависит от полной маркировки модификации.

Данные по модельному ряду и основным параметрам приведены по актуальной документации Hikrobot. Для обозначений с переменной частью xBN производитель объединяет несколько вариантов подсветки в одну группу: белую, красную или синюю в зависимости от конкретной модификации.

Основные различия моделей

MV-ID2004M

Модели ID2004M имеют разрешение 704 × 540 пикселей и являются базовыми по разрешению в серии. Исполнение 06S рассчитано на рабочую дистанцию 40–120 мм и имеет фокусное расстояние 6,72 мм. Доступны варианты с красной, синей и белой подсветкой, а также USB-исполнения.

Модификация MV-ID2004M-16T-RBN оснащается объективом с фокусным расстоянием 16 мм и рассчитана на работу с расстояния 100–400 мм. Это позволяет устанавливать считыватель значительно дальше от контролируемого объекта.

MV-ID2013M

Считыватели ID2013M используют сенсор с разрешением 1280 × 1024 пикселей. Стандартное исполнение 06S имеет фокусное расстояние 6,72 мм и рабочую дистанцию 40–120 мм.

Для установки на большем расстоянии предусмотрены модели 16S и 25S. У 16-мм исполнения рабочая дистанция составляет 105–150 мм, у 25-мм — 170–200 мм. Максимальная скорость считывания для этих моделей достигает 45 кодов/с при частоте кадров 60 fps.

MV-ID2016M

ID2016M — старшая по разрешению группа стандартных моделей ID2000 с разрешением 1408 × 1024 пикселей.

Исполнение 06S рассчитано на дистанцию 40–120 мм. Для работы с более удалённого расстояния используются модели 06T и 10T с автоматической фокусировкой. MV-ID2016M-06T-RBP работает на расстоянии 70–160 мм, а MV-ID2016M-10T-RBP — 95–400 мм.

MV-ID2013EM

Серия ID2013EM создана для максимально компактного размещения. Разрешение составляет 1280 × 1024 пикселей, максимальная частота кадров — 50 fps, скорость считывания — до 30 кодов/с.

Модификации отличаются прежде всего оптической системой:

• 03N — фокусное расстояние 2,45 мм, рабочая дистанция около 70 мм;
• 05 — 4,7 мм, рабочая дистанция около 120 мм;
• 05N — 4,7 мм, рабочая дистанция около 70 мм;
• 05H — 4,7 мм, рабочая дистанция около 40 мм.

Для отдельных исполнений доступны USB-интерфейс и поляризованная подсветка.

MV-ID2013EMI

MV-ID2013EMI представляет актуальное компактное семейство с разрешением 1280 × 1024 пикселей.

Для исполнения 03N используется фокусное расстояние 2,48 мм, а для основной группы 05 — 4,63 мм. Максимальная скорость считывания составляет 30 кодов/с при частоте кадров 50 fps. Доступны варианты с красной, белой и поляризованной подсветкой, а также USB-исполнения.

Обозначения в моделях

Полную маркировку считывателя лучше рассматривать не как простой набор букв, а как комбинацию нескольких параметров.

Подбор считывателя Hikrobot ID2000

Для стандартной установки на расстоянии 40–120 мм можно использовать модели 06S. Если требуется установить устройство дальше от кода, следует рассматривать длиннофокусные варианты 16S, 25S или специализированные T-исполнения.

Для задач, где достаточно разрешения 704 × 540, подходит MV-ID2004M. Модели MV-ID2013M с разрешением 1280 × 1024 обеспечивают более детализированное изображение, а MV-ID2016M с разрешением 1408 × 1024 предназначены для задач, где требуется повышенное разрешение при сохранении компактного исполнения.

Если пространство для монтажа особенно ограничено, следует обратить внимание на MV-ID2013EM и MV-ID2013EMI. Эти модели имеют более компактное исполнение и используют оптику с коротким фокусным расстоянием. Для актуальных поставок предпочтительно рассматривать модели EMI, поскольку в текущем каталоге Hikrobot они имеют статус Available, тогда как EM находится в стадии подготовки к снятию с производства.

При выборе конкретной модификации необходимо учитывать разрешение, расстояние до марки, размер и тип кода, характер поверхности, наличие бликов, требуемую подсветку и способ подключения. Полную маркировку считывателя следует согласовывать с условиями конкретной задачи, поскольку даже модели одной серии могут существенно отличаться по оптике и рабочей дистанции.

Технические особенности серии ID2000

Считыватели ID2000 поддерживают распознавание различных одномерных и двумерных кодов, включая промышленные DPM-коды, нанесённые лазерной гравировкой и другими способами. Для обработки изображения используется встроенный алгоритм распознавания, а конструкция предусматривает встроенную подсветку и светодиодный индикатор для позиционирования считываемого объекта.

Компактный корпус позволяет устанавливать устройство непосредственно в автоматизированные машины, конвейерные системы, линии маркировки, упаковочное оборудование и другие производственные комплексы. Hikrobot позиционирует ID2000 в том числе для задач, связанных с новой энергетикой, упаковкой и производством электроники.

Если необходимо подобрать конкретную модификацию Hikrobot ID2000, достаточно предоставить расстояние от считывателя до кода, размер кода, его тип и требуемый интерфейс подключения. По этим параметрам можно определить подходящую оптическую и аппаратную конфигурацию.
